腹部穿刺器綜合性能測試儀操作規程

發布時間： 2026-04-01　　點擊次數： 162次

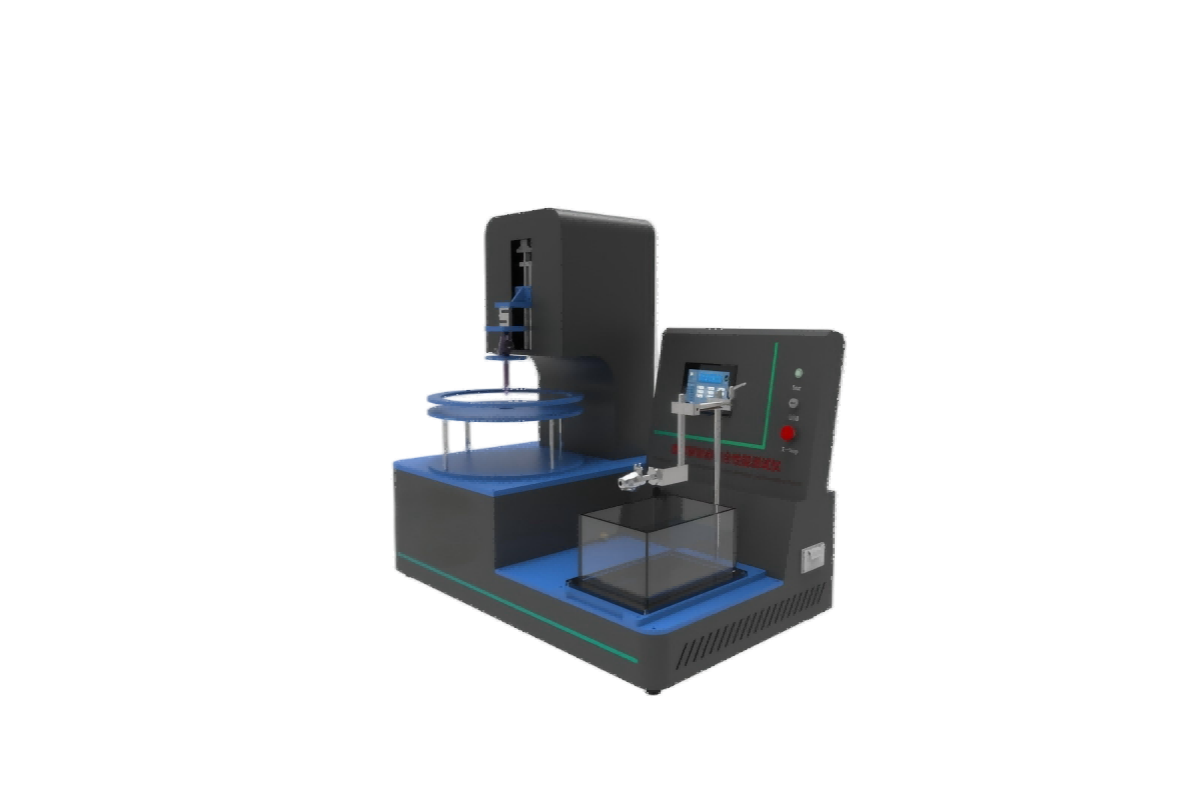

腹部穿刺器綜合性能測試儀

?一、產品介紹以及特點?

（2）?穿刺力測試?

通過模擬穿刺過程（常用豬腹部組織作為試驗材料），測量穿刺器穿透模擬組織所需的力度。

（2）?密封性測試?

檢測氣體泄漏情況：向穿刺器施加4kPa壓力氣體，監測壓力衰減或氣泡冒出，評估密封效果。

（3）?氣阻與泄漏測試?

測量穿刺器在充氣狀態下的氣體流量，確保氣腹穩定性?。

（4）?插拔性能測試?

模擬手術中器械反復插拔過程，記錄插拔力變化及連接牢固度。

產品特點

優點	集成化操作系統，觸摸屏按鍵設置，一鍵啟動，自動監測，測試結束自動生成結果，一臺設備滿足多項測試，測試穩定，數據安全可靠
核心競爭力	操作簡單方便，設備故障率低，使用國內或進口先進檢測元件，整機操作順暢，誤差小，使用年限長
數據顯示	實時顯示當前力值、設定力值、測試時間、移動速率等自動判斷試樣合格/不合格，并顯示、報警內置大容量存儲器，可存儲不少于1000組測試數據（數據一般保留7天會被覆蓋）配備USB接口，可導出測試數據；可選配RS232接口連接電腦打印機
結構特點	通電通氣就可以使用，簡單快捷

二、滿足標準

標準號	名稱
YY/T1710-2020	一次性使用腹部穿刺器

三、關鍵參數?

?參數項?	規格?
控制系統	工業級PLC
操作界面	彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲
操作方式	全觸控操作，可設置、調用、修改測試程序
測試項目	刺穿力，氣阻，密封性，泄漏等
穿刺力范圍	0-50kg ，精度：±0.05％FS（可定制其他量程和精度）
調壓閥	美國進口調壓閥BELLOFRAM
刺穿速度	0-100mm/min可任意設置，設計值范圍：0-200mm/min
試驗材料	豬腹部組織，帶皮，冰鮮
壓力傳感器	0-50kpa，精度：±0.1％FS（可定制其他量程和精度）
夾具	每個測試項目均配
儲水槽	亞克力制造
保壓時間	觸摸屏控制顯示
適合高度	任何樣品高度0-200mm內
接頭	魯爾接頭1套
外接氣源	0-0.4mpa以上（客戶自備）
安全配置	急停按鈕，過載保護
尺寸重量	約1200-850-1095（mm）約重142kg
電源電壓	AC220V 50Hz
自制軟件，實時監測，可USB導出結果，可連接電腦

四、計量要求以及測試項介紹

標準號	建議計量?jī)?nèi)容	建議計量點
YY/T1710-2020	刺穿速度0-100mm/min，壓力傳感器0-50kpa	標準要求刺穿速度100mm/min，壓力傳感器4kpa，建議計量刺穿速度100mm/min，壓力傳感器4kpa
測試項
?穿刺力測試	通過模擬穿刺過程（常用豬腹部組織作為試驗材料），測量穿刺器穿透模擬組織所需的力度。
?密封性測試	檢測氣體泄漏情況：向穿刺器施加4kPa壓力氣體，監測壓力衰減或氣泡冒出，評估密封效果。
?氣阻與泄漏測試	測量穿刺器在充氣狀態下的氣體流量，確保氣腹穩定性?。
?插拔性能測試	模擬手術中器械反復插拔過程，記錄插拔力變化及連接牢固度。

五、滿足標準其他測試項的儀器（完整資料可咨詢銷售）

標準號以及測試項	儀器名稱	圖片
YY/T1710-2020附錄A	腹部穿刺器阻氣和密封性能測試儀
YY/T1710-2020附錄B，附錄C	腹部穿刺器穿刺性能測試儀（含插拔）
YY/T1710-2020，4.5	腹部穿刺器靈活性測試儀
YY/T1710-2020，4.6	腹部穿刺器配合性能測試儀
YY/T1710-2020，4.7	腹部穿刺器連接牢度測試儀

六、標配物品以及用途

名稱	數量	用途	參考圖
主機	1臺	設備整機發貨，無需安裝
電源線	1根	設備連接插座使用	/
說明書	1份	介紹設備使用方法以及保養等注意事項	/
操作視頻（電子版）	1份	手把手指導操作流程，學習更方便	/
合格證及保修卡	1份	出廠質檢，質保服務	/
銘牌	1個	記錄設備整體信息	/

七、應用場景與行業需求

使用單位	產品性能
?醫療器械生產質檢	出廠前的性能驗證，確保符合標準
?醫療機構設備維護	對穿刺器進行抽檢，復核關鍵性能指標
?第三方檢測機構	用于產品認證，提供權W合規報告
科研機構	用于產品升級，滿足醫療行業對產品的需求

八、使用注意事項

設備清潔	測試完成后，清理穿刺器殘留物和試驗材料（如豬組織）碎屑
?校準維護?	壓力傳感器也應定期校準，確保精度
預處理	保持試樣整潔干凈，無缺陷

九、質保售后

安裝調試	公司可在買方準備好設備所需外部條件(如水，電等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。
保修	設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。
維修反應時間	賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在最短的時間內盡快排除故障
終身服務	賣方承諾在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。


腹部穿刺器綜合性能測試儀 操作規程
